jueves, 30 de abril de 2015

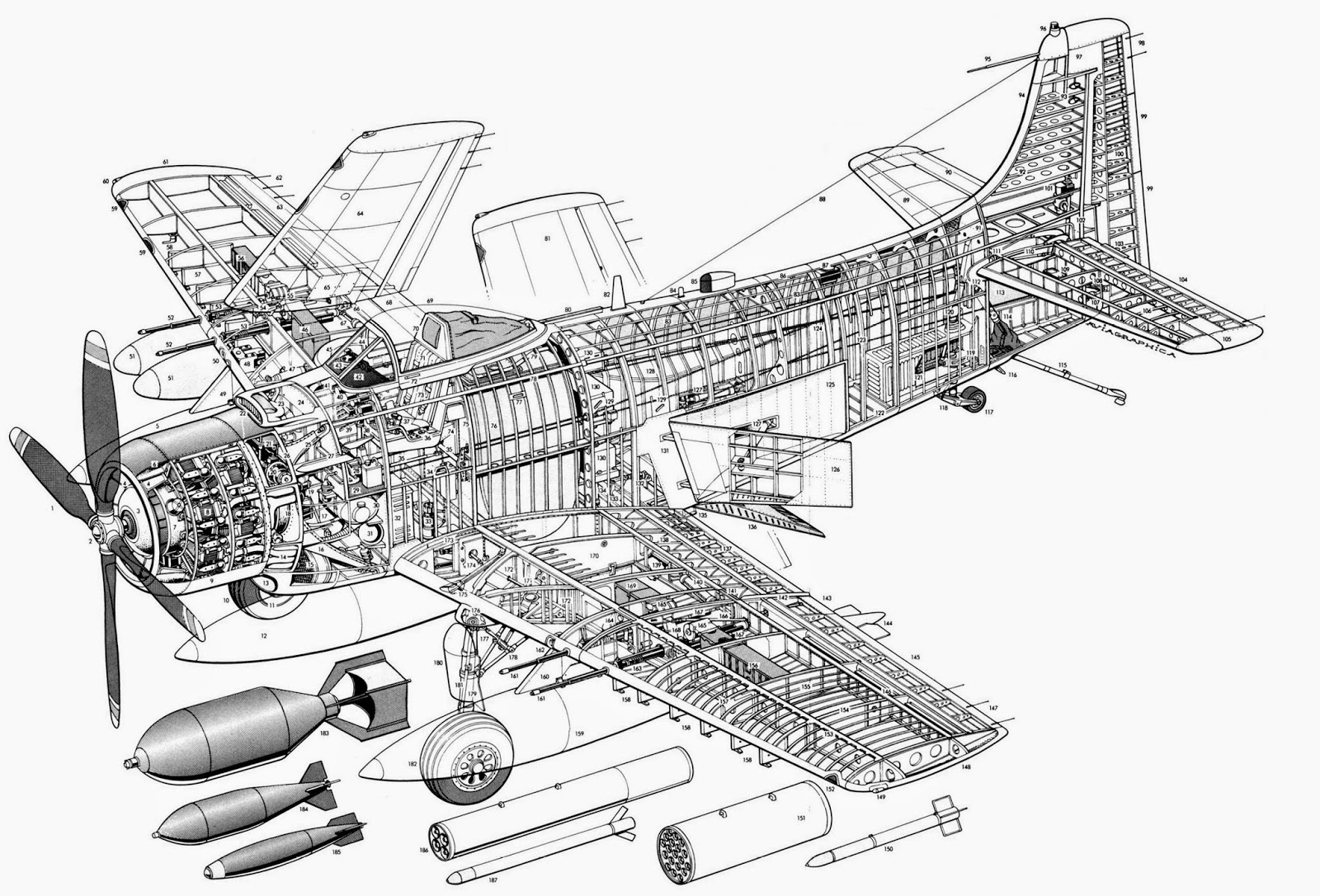

Douglas A-1 Skyraider

Tipo    Avión de ataque
Fabricante  Douglas Aircraft Company
Diseñado por Ed Heinemann
Primer vuelo 18 de marzo de 1945
Generación
Introducido Años 1950
Retirado Años 1970
Usuario
principal  Marina y  Fuerza Aérea de los Estados Unidos
Producción 1945 - 1957

Especificaciones (A-1H Skyraider)
Características generales
Tripulación: 1 piloto
Longitud: 11,84 m
Envergadura: 15,25 m
Altura: 4,78 m
Superficie alar: 37,19 m²
Peso vacío: 5.429 kg
Peso cargado: 8.213 kg
Peso máximo al despegue: 11.340 kg
Planta motriz: 1× motor radial sobrealimentado de 18 cilindros en dos filas Wright R-3350-26WA.
Potencia: 2 013 kW (2 700 HP; 2 737 CV)
Hélices: 1× cuatripala por motor.

Rendimiento
Velocidad máxima operativa (Vno): 518 km/h (322 MPH; 280 kt) a 5.500 m
Velocidad crucero (Vc): 319 km/h (198 MPH; 172 kt)
Alcance: 2 115 km (1 142 nmi; 1 314 mi)
Techo de servicio: 8 687 m (28 500 ft)
Régimen de ascenso: 14,5 m/s (2 854 ft/min)
Carga alar: 220 kg/m²
Potencia/peso: 250 W/kg
Armamento
Cañones: 4× M2 de calibre 20 mm
Puntos de anclaje: 15 soportes externos con una capacidad de 3.600 kg, para cargar una combinación de:
Bombas, torpedos, dispensadores de minas, cohetes y contenedores de ametralladoras.



Variantes

Su producción termina en 1957 con un total de 3180 aeronaves construidas. Sin embargo, en 1962 existían Skyraiders, A-1D fueron rediseñados en A-1J para posteriormente ser usados por la USAF y la marina en la guerra de Vietnam.

El Skyraider paso por siete versiones, comenzando por el AD-1, AD-2 y AD-3 tenían pequeñas mejoras, el AD-4, con motores más potentes R-3350-26WA. La versión AD-5, fue significativamente modificada para permitir a dos tripulantes en paralelo, en la AD-5N, se añadieron otros dos asientos para tripulantes, con un total de cuatro para misiones de ataque nocturno. El AD-6 fue una mejora del AD-4B, con equipamiento de bombardero de baja cota de vuelo mejorado, y la versión final de producción el AD-7, fue mejorada con motores R-3350-26WB.
AD-3W
En el mismo momento en el que la US Navy, comenzó a considerar el desarrollo de su primer avión AEW, (Avión de alerta temprana) embarcado tras la Segunda Guerra Mundial, el Skyraider ya ofrecía la combinación correcta de alcance/carga útil además de un fuselaje lo suficientemente voluminoso como para aceptar las modificaciones necesarias. El concepto se ensaya en un único XAD-1W, en el que se alojó un radar APS-20 junto con su antena en un rodomo bajo la proa, y se crea un compartimiento para dos operadores de radar en un carenaje a popa del piloto. Se produjeron 31 AD-3W, con motor radial R-3350-26W de 2700 Hp. 168 AD-4W, (Incluyendo 50 transferidos a Gran Bretaña como Skyraider AEW.Mk1) con piloto automático y 218 AD-5W, (luego EA-1E) con el mismo motor que el AD-4W, pero con un fuselaje más largo y ancho que permitía llevar a los dos pilotos, mas otros dos tripulantes en una cabina más alargada y metálica, en lugar de los distintos materiales de plástico opaco anteriores.
XBT2D-1: Bombardero y torpedero monoplaza prototipo de la Marina.
XBT2D-1N: Prototipo de ataque nocturno con tres asientos, solo se construyeron tres.
XBT2D-1P: Prototipo de reconocimiento fotográfico aéreo, solo se construyó uno.
XBT2D-1Q: Prototipo de contramedidas electrónicas, solo se construyó uno.
BT2D-2 (XAD-2): Aeronave mejorada, solo se construyó una.
AD-1: La primera producción, fueron construidos 242.
AD-1Q: Versión biplaza de contramedidas electrónicas, fueron construidos 35.
AD-1U: AD-1 con radar de contramedidas y equipo de remolque de blancos, sin armamento.
XAD-1W: Prototipo de alerta temprana de tres asientos, solo se construyó uno.
AD-2: Modelo mejorado, impulsado por un motor Copyright R-3350-26W de 2700 Hp. Fueron construidos 156.
AD-2D: Designación no oficial para AD-2s usado como aeronave de control remoto, para reunir y recopilar material radiactivo, después de pruebas nucleares.
AD-2Q: Versión del AD-2 de contramedidas electrónicas de dos asientos, 21 construidos.
AD-2QU: AD-2 con radar de contramedidas y equipamiento de remolque de blancos. Sin armamento y sin equipo de inyección de agua, solo se construyó una aeronave.
XAD-2: Similar al XBT2D-1, excepto motor, capacidad de combustible incrementada.
AD-3: Versión turbo propulsada, designación inicial del A2D Skyshark.
AD-3: Fuselaje reforzado, tren de aterrizaje mejorado, 125 construidos.
AD-3S: Modelo de guerra antisubmarino, solo dos prototipos fueron construidos.
AD-3N: Versión de ataque nocturno con tres asientos, 15 construidos.
AD-3Q: Versión de contramedidas electrnicas, equipamiento de contramedidas reubicado para un mayor comodidad de la tripulación. 23 construidos.
AD-3QU: Remolque de blancos, pero la mayoría fueron entregados como AD-3Q.
AD-3W: Aeronave de alerta temprana, 31 construidos.
XAD-3E: AD-3W modificado por ASW.
AD-4: Fortalecimiento del tren de aterrizaje, radar mejorado, brújula G-2, traje anti-G, cuatro cañones y 14 lanzamisiles aéreos, capaz de llevar más de 23kg de bombas, 372 construidos.

AD-4B: Versión especialmente diseñada para llevar armas nucleares, fue también armada con cuatro cañones automáticos de 20 mm. 165 construidos mas 28 conversiones.
AD-4L: Equipado para operaciones invernales en Corea, 63 conversiones.
AD-4N: Versión de ataque nocturno con 3 asientos. 307 construidos

AD-4NL: Versión del AD-4N, 36 conversiones.
AD-4NA: Designación de 100 AD-4N sin equipamiento de ataque nocturno, fue equipado con cañones automáticos de 20 mm, para servicio en Corea como ataque a tierra.

AD-4Q: Versión de contramedidas electrónicas, con dos asientos, 39 construidos.
AD-4W: Versión de alarma temprana con tres asientos.
Skyraider AEW. Mk 1: 50 AD-4W transferidos a la Royal Navy.
A-1E (AD-5): asientos en paralelo para piloto y copiloto, 212 construidos.


A-1G (AD-5N): versión de ataque nocturno con cuatro asientos, con radar de contramedidas, 239 construidos.
EA-1F (AD-5Q): Versión de contramedidas electrónicas de cuatro asientos, 54 construidos.

AD-5S: Prototipo para probar los detectores de anomalías magnéticas, equipamiento antisubmarino.
EA-1E (AD-5W): Versión de aviso de ataque temprano, con tres asientos.
A-1H (AD-6): Aeronave de ataque, monoplaza con tres frenos de picado, soportes centrales preparados para 1600 kg (3500 lb) de bombas, 760 mm (30 inches) en diámetro, combinación 360/760 mm (14/30) bomba eyectora y director de bombas de alta/baja altitud, 713 construidos.



A-1J (AD-7): El modelo de producción final, impulsado por motores R3350-26WB, con mejoras estructurares que incrementaban la vida del ala, 72 construidos.

UA-1E: Versión utilitaria del AD-5.
