miércoles, 6 de mayo de 2015

Lockheed Martin F-22 Raptor


Tipo        Caza de superioridad aérea furtivo
Fabricantes
Lockheed Martin y Boeing IDS
Primer vuelo 7 de septiembre de 1997
Introducido 15 de diciembre de 2005
Generación
Estado En servicio.
Usuario  Fuerza Aérea de los Estados Unidos
N.º construidos 168 (en mayo de 2010)2 (187 planificados)



Especificaciones (F-22)


Características generales
Tripulación: 1 piloto
Longitud: 18,90 m
Envergadura: 13,56 m
Altura: 5,08 m
Superficie alar: 78,04 m²
Perfil alar: NACA 64A?05.92 en raíz, NACA 64A?04.29 en punta
Peso vacío: 19.700 kg
Peso cargado: 29.300 kg
Peso máximo al despegue: 38.000 kg
Planta motriz: 2× turbofán con empuje vectorial en cabeceo Pratt & Whitney F119-PW-100.
Empuje normal: 104,5 kN (10 659 kgf; 23 500 lbf) de empuje cada uno.
Empuje con postquemador: 155,7 kN (15 876 kgf; 35 000 lbf) de empuje cada uno.
Capacidad de combustible: 8.200 kg internos, 11.900 kg con 2 tanques externos.






Rendimiento
Velocidad máxima operativa (Vno): 2 910 km/h (1 808 MPH; 1 571 kt) a altitud (Mach 2,85)
Supercrucero: 1.963 km/h (Mach 1,82)
Alcance: 2 960 km (1 598 nmi; 1 839 mi) con 2 tanques externos
Radio de acción: 759 km (410 nmi; 472 mi)
Alcance en ferry: 3 219 km (1 738 nmi; 2 000 mi)
Techo de servicio: 19 812 m (65 000 ft)
Carga alar: 375 kg/m²
Empuje/peso: 1,08 (1,26 con peso cargado y 50% de combustible)







Armamento


Cañones: 1× cañón rotativo M61A2 Vulcan de 20 mm en la raíz alar de estribor, 480 proyectiles.
Bodegas internas para misiles y bombas configuradas de alguna de las siguientes formas:
Configuración aire-aire
Misiles aire-aire:
2× AIM-9M/X Sidewinder y
6× AIM-120C AMRAAM
Configuración aire-tierra
Misiles aire-aire:
2× AIM-9M/X Sidewinder y





2× AIM-120C AMRAAM








Bombas inteligentes, una de las siguientes opciones:
2× JDAM / WCMD de 450 kg (1.000 lb) o
8× GBU-39 Small Diameter Bombs de 110 kg (250 lb)





Puntos de anclaje: 4 pilones subalares desmontables con una capacidad de 2.268 kg cada uno (se pierde la furtividad del avión), para cargar una combinación de:
Misiles: 4× misiles adicionales

Otros: 2× tanques de combustible externos de 2.271 litros (600 galones)

Aviónica
Receptor de alerta radar (RWR) con un alcance de 463 km o más.
Radar AESA Northrop Grumman AN/APG-77 con un alcance estimado de 200-240 km contra objetivos de 1 m².



Contramedidas de infrarrojos: bengalas Chemring MJU-39/40.

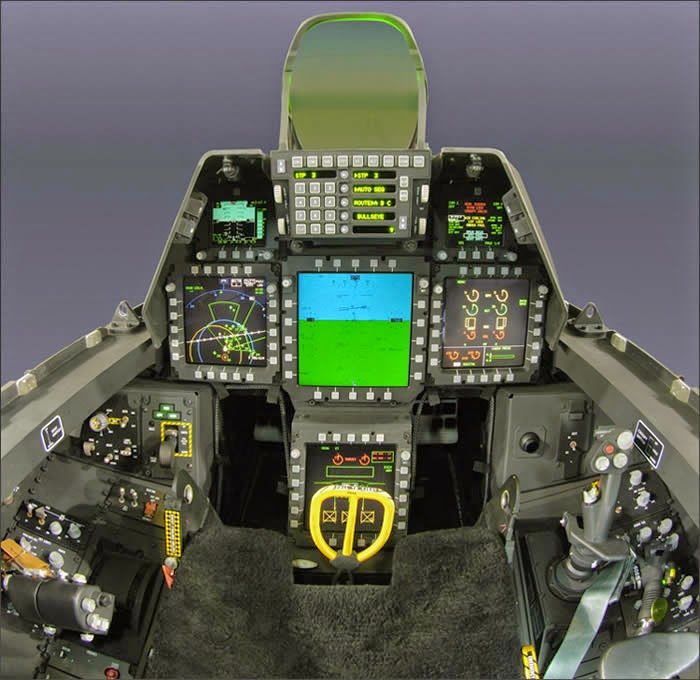

Cockpit





Variantes

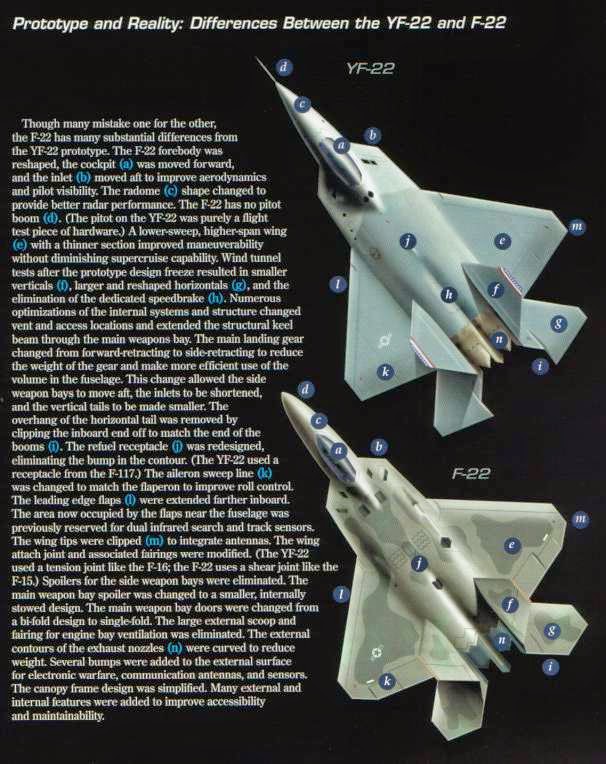

YF-22A - preproducción demostrador de tecnología para la ATF demostración / fase de validación; dos fueron construidos.



F-22A - monoplaza versión de producción, se designó F / A-22A en la década de 2000.
F-22B - planeó variante de dos asientos, pero fue cancelado en 1996 para ahorrar costes de desarrollo.
Naval F-22 Variant - una variante carrier-borne de los F-22 con alas de barrido variable de la Marina de los EE.UU. 's Armada Advanced Tactical Fighter programa (NATF) para reemplazar el F-14 Tomcat . Programa fue cancelado en 1993.
