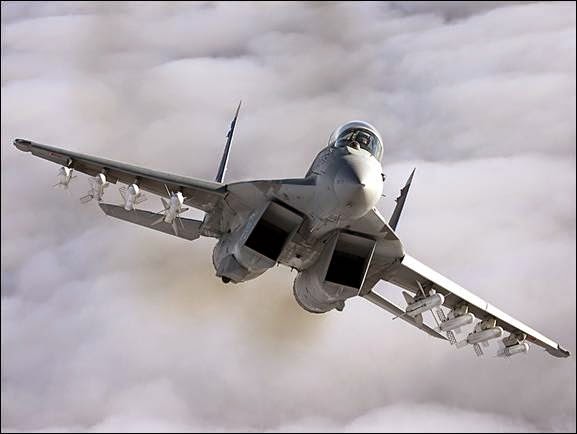

Mikoyan MiG-35 Fulcrum-F

Tipo   Caza polivalente
Fabricante  Mikoyan
Primer vuelo 2007
Generacion       4º+ +
Estado          En desarrollo
Usuario          Rusia





Especificaciones
Características generales
Tripulación: 1 o 2
Longitud: 17,3 m
Envergadura: 12 m
Altura: 4,7 m
Superficie alar: 38 m²
Peso vacío: 11.000 kg
Peso cargado: 17.500 kg
Peso máximo al despegue: 29.700 kg
Planta motriz: 2× turbofán con postquemador Klimov RD-33MK.
Empuje normal: 53 kN (5 400 kgf; 11 905 lbf) de empuje cada uno.
Empuje con postquemador: 88,3 kN (9 000 kgf; 19 841 lbf) de empuje cada uno.

Rendimiento
Velocidad máxima operativa (Vno):
A gran altitud: 2.400 km/h (1.491 MPH; 1.296 kt) (Mach 2,25)
A baja altitud: 1.450 km/h (901 MPH; 783 kt)
Alcance: 2 000 km (1 080 nmi; 1 243 mi)
Radio de acción: 1 000 km (540 nmi; 621 mi)
Alcance en ferry: 3 100 km (1 674 nmi; 1 926 mi) con 3 tanques de combustible auxiliares
Techo de servicio: 17 500 m (57 415 ft)
Régimen de ascenso: 330 m/s (64 960 ft/min)
Empuje/peso: 1,14
Límite de fuerzas soportadas: +10,0 G

Armamento
Cañones: 1× GSh-30-1 de calibre 30 mm, con 150 proyectiles
Puntos de anclaje: 9 en total (8 pilones subalares y 1 pilón central) para cargar una combinación de:
Bombas:

Bombas convencionales:
FAB-250 (250 kg)
FAB-500 (500 kg)
ZAB-500, bomba termobárica.
Bombas guiadas:
KAB-500L (500 kg), guiada por láser.
KAB-500T (500 kg), guiada por TV.
Cohetes:
Cohetes convencionales S-8, S-13, S-24 y S-250
Cohetes guiados por láser S-25L

Misiles:


Misiles aire-aire:
Corto alcance:
4× R-60M. (AA-8 Aphid)
8× R-73E, R-73M o R-74M. (AA-11 Archer)
Medio alcance:
4× R-27R, R-27T, R-27ER o R-27ET. (designación OTAN: AA-10 Alamo)
8× R-77 (AA-12 Adder)
Misiles aire-superficie:
4× Kh-31A o Kh-31P. (AS-17 Krypton)
4× Kh-29T o Kh-29L. (AS-14 Kedge)



Aviónica


Radar AESA Phazotron Zhuk AE nota 1 (u otros modelos de la serie Zhuk)
Sistema localizador óptico (OLS) NII PP
Sistema de búsqueda y seguimiento por infrarrojos (IRST).
Sistema de puntería integrado en el casco del piloto.





Cockpit



---------------------------------------------------------------------------------------
