TORNADO.........videos

Panavia Tornado

Tipo                   Cazabombardero - Interceptor
Fabricante
   Panavia Aircraft GmbH
Primer vuelo              14 de agosto de 1974
Introducido               1979
Estado         En servicio
Generacion
Usuarios
principales
Real Fuerza Aérea
Luftwaffe
Aeronáutica Militar Italiana
Real Fuerza Aérea Saudí



Especificaciones (Tornado GR.4)

Características generales


Tripulación: 2 (piloto y navegante)
Longitud: 16,72 m
Envergadura: (ala de geometría variable)
Con flecha de 25°: 13,91 m
Con flecha de 67°: 8,60 m
Altura: 5,95 m
Superficie alar: 26,6 m²
Peso vacío: 13.890 kg
Peso máximo al despegue: 28.000 kg
Planta motriz: 2× turbofán con postcombustión Turbo-Union RB199-34R Mk.103.
Empuje normal: 43,8 kN (4 468 kgf; 9 850 lbf) de empuje cada uno.
Empuje con postquemador: 76,8 kN (7 833 kgf; 17 270 lbf) de empuje cada uno.
Rendimiento
Velocidad máxima operativa (Vno): 2 418 km/h (1 502 MPH; 1 305 kt) (Mach 2,34)
Alcance en combate: 1 390 km (751 nmi; 864 mi) con carga de combate típica
Alcance en ferry: 3 890 km (2 100 nmi; 2 417 mi) con cuatro tanques de combustible auxiliares
Techo de servicio: 15 240 m (50 000 ft)
Régimen de ascenso: 76,7 m/s (15 098 ft/min)
Empuje/peso: 0,55

Armamento
Cañones: 2× cañones revólver Mauser BK 27 de 27 mm montados internamente en la parte inferior a ambos lados del morro, cada uno con 180 proyectiles.
Puntos de anclaje: 3× soportes pesados y 4× ligeros bajo el fuselaje, 4× pilones subalares rotativos (debido a la geometría variable) para portar un máximo de 9.000 kg de carga, los pilones del lado interno disponen de raíles laterales para 2× misiles aire-aire de corto alcance cada uno, para cargar una combinación de:
Bombas:
Bombas de racimo antitanque BL755
Bombas guiadas por satélite JDAM
Bombas guiadas por láser de la serie Paveway
Bombas planeadoras con sistema de guiado GPS/electro-óptico HOPE/HOSBO
2× Dispensadores de submuniciones antipista JP233 o MW-1
4× Bombas nucleares tácticas B61 o WE.177
Misiles:
Misiles aire-aire:
AIM-9 Sidewinder o IRIS-T o AIM-132 ASRAAM para autodefensa
Misiles aire-superficie:
6× AGM-65 Maverick
12× Misiles antitanque Brimstone
4× Misiles de crucero Storm Shadow o Taurus KEPD 350
2× Misiles antibuque AS.34 Kormoran o BAe Sea Eagle
Misiles antirradiación:
4× AGM-88 HARM o
9× ALARM




Otros:
4× tanques de combustible externos para vuelo en ferry, misiones de largo alcance o con más tiempo de merodeo.
Contenedor de reconocimiento RAPTOR
Contenedor de designación de objetivos RAFAEL LITENING
Contenedor designador láser TIALD

Aviónica
Radar combinado de trazado de mapas y seguimiento del terreno Raytheon Systems Decca Doppler Tipo 72
Receptor de sistema de posicionamiento global (GPS)
Infrarrojo de barrido frontal (FLIR)
Head-up display (HUD) de gran angular
BAE Systems TARDIS (Tornado Advanced Radar Display Information System)


Variantes
Tornado IDS
La versión inicial del Tornado, dedicada a ataque a tierra y también a reconocimiento, se conoce como IDS (Interdictor / Strike, en español: ‘Interdictor / Ataque’). En el Reino Unido esta versión inicialmente recibió la designación Tornado GR.1 y las modificaciones posteriores fueron designadas Tornado GR.1A, Tornado GR.1B, Tornado GR.4 y Tornado GR.4A.


Tornado GR.1
Tornado GR.1 del 15º Escuadrón de la RAF, abril de 1987.
El Tornado GR.1 fue la primera versión del avión de ataque Panavia Tornado de la Real Fuerza Aérea (RAF). Los primeros ejemplares de un total de 228 GR.1 fueron entregados el 5 de junio de 1979, y el modelo entró en servicio a principios de los años 1980. Un total de 142 de estos aviones fueron modernizados al estándar GR.4 entre 1997 y 2002.
El Tornado IDS fue diseñado para ataque de penetración a baja cota contra objetivos del Pacto de Varsovia en Europa empleando tanto armamento convencional como armas nucleares tácticas como la bomba WE.177. Una de las principales características del GR.1 era su radar de seguimiento del terreno, que permitía realizar vuelo automático a baja altitud con capacidad todo tiempo. Los Tornado IDS de la RAF están equipados con un telémetro láser conocido como LRMTS (Laser Range Finder and Marked Target Seeker) que también sirve para localizar blancos marcados. Éste consiste en un láser usado para medir el alcance oblicuo de un punto en la tierra respecto a la aeronave; esta información se usa para calcular la posición de los objetivos. El sensor LRMTS puede ser usado para recibir la energía reflejada de un láser de terceros, permitiendo a los tripulantes encontrar los objetivos marcados por las tropas en tierra o en otras aeronaves. Los aviones IDS suministrados a Italia y a Alemania Occidental no disponen del sistema LRMTS, pero si lo tienen los aviones utilizados por la Real Fuerza Aérea Saudí.

Tornado GR.1B
El Tornado GR.1B fue una variante del Tornado GR.1 especializada en ataque antibuque. Con base en RAF Lossiemouth, Escocia, esta versión reemplazó al Blackburn Buccaneer en esta función usando misiles antibuque Sea Eagle. El avión no tenía capacidad de rastrear buques con su radar, sino que confiaba esta tarea al propio buscador del misil para la adquisición de blancos. Cuando los Tornado GR.1 se actualizaron al estándar GR.4 a finales de los años 1990 no hubo la correspondiente versión GR.4B del GR.4. Se consideró que la versión especializada en ataque antibuque ya no era necesaria porque se redujo la amenaza proveniente de buques de superficie, además el misil Sea Eagle estaba llegando al final de su vida útil sin ningún plan de sustituirlo por su coste.

Tornado GR.4
En 1984 el Ministerio de Defensa del Reino Unido comenzó los estudios de una actualización de media vida (MLU o Mid-Life Update) del avión para corregir las deficiencias del GR.1. Esta actualización, que llevaría al estándar GR.4, mejoraría las capacidades del avión a media altura mientras mantenía su excepcional capacidad de penetración a baja altura. La actualización a GR.4 fue aprobada en 1994, tras ser revisada para incluir algunos cambios fruto de la experiencia de la Guerra del Golfo de 1991. Los contratos se firmaron con British Aerospace (después BAE Systems) en 1994 para la actualización de 142 GR.1 al estándar GR.4. Los trabajos empezaron en 1996 y finalizaron en 2003.
Las actualizaciones incluyeron un sensor infrarrojo de barrido frontal (FLIR), una pantalla de visualización frontal HUD de gran angular, unas pantallas de cabina mejoradas, capacidad para usar gafas de visión nocturna (NVG), nuevos sistemas de armas y de aviónica, y un receptor GPS. La actualización del sistema de armas permitió la integración de armas como los misiles Storm Shadow y Brimstone, y equipos de reconocimiento como el RAPTOR. La flota de GR.4 incorporó una nueva pantalla multifunción de 12,8 pulgadas en la cabina trasera como parte del sistema de información del radar BAE Systems TARDIS (Tornado Advanced Radar Display Information System), que reemplazó a la pantalla de mapa proyectado y radar combinado CRPMD (Combined Radar and Projected Map Display).

Tornado GR.1A / GR.4A
El GR.1A era una versión de reconocimiento del Tornado IDS británico. También entró en servicio en la Fuerza Aérea Saudí. Con la actualización del GR.1 al estándar GR.4, de forma similar el GR.1A se modernizó a GR.4A. Los GR.1A y GR.4A están equipados internamente con el sistema de reconocimiento infrarrojo TIRRS (Tornado Infra-Red Reconaissance System), que consiste en un sensor infrarrojo de barrido lateral (SLIR) en cada lado del fuselaje justo delante de las tomas de aire de los motores para capturar imágenes oblicuas, y un sensor infrarrojo de reconocimiento IRLS (Infra-Red LineScan) montado la parte baja del fuselaje que proporciona imágenes verticales. El equipo de sensores reemplaza los cañones de 27 mm. Al contrario que la mayoría de sistemas de reconocimiento contemporáneos que guardan sus imágenes en película de 35 mm o similares, el sistema TIRRS usa seis cintas de vídeo S-VHS para guardar la información.

La RAF encargó 30 GR.1A, siendo 14 conversiones de aviones GR.1 y los 16 restantes aparatos de nueva fabricación.73 25 fueron actualizados al estándar GR.4A, con casi todas las capacidades ofensivas del GR.4. Pero como el RAPTOR se convirtió en el principal sensor de reconocimiento del Tornado en servicio británico, se retiró el TIRRS. Para este fin, la Ala de Reconocimiento Táctico de la RAF pasó a utilizar tanto la variante GR.4A como la GR.4, ya que los sensores específicos del GR.4A ya no son esenciales para la función de reconocimiento.

Tornado ECR
Utilizado por Alemania e Italia, el Tornado ECR (Electronic Combat / Reconnaissance, en español: ‘Combate Electrónico / Reconocimiento’) es una variante del Tornado IDS dedicada a misiones de supresión de defensas aéreas enemigas (SEAD), siendo su principal arma el misil antirradiación AGM-88 HARM. El ECR está equipado con un sistema localizador de emisiones (ELS) diseñado para localizar emplazamientos de radar enemigos. La primera entrega se realizó el 21 de mayo de 1990 a Alemania. La Luftwaffe alemana recibió 35 ECR de fabricación nueva mientras que Italia convirtió 16 ejemplares IDS a la versión ECR.
Los Tornado ECR alemanes fueron equipados con un sistema de imagen infrarroja Honeywell para labores de reconocimiento, pero se terminó eliminando por considerarse poco práctico que un mismo aparato realizase misiones SEAD y de reconocimiento. No portan cañón interno, y disponen de motores RB199 Mk.105, con una potencia algo superior a los italianos.

Los ECR italianos (IT-ECR) difieren de los ejemplares de la Luftwaffe en que nunca han sido equipados con sistemas de reconocimiento y, como son una conversión del Tornado IDS, utilizan los mismos motores RB199 Mk.103. El primer avión IT-ECR fue entregado el 27 de febrero de 1998, siendo aceptado formalmente el 7 de abril del mismo año.

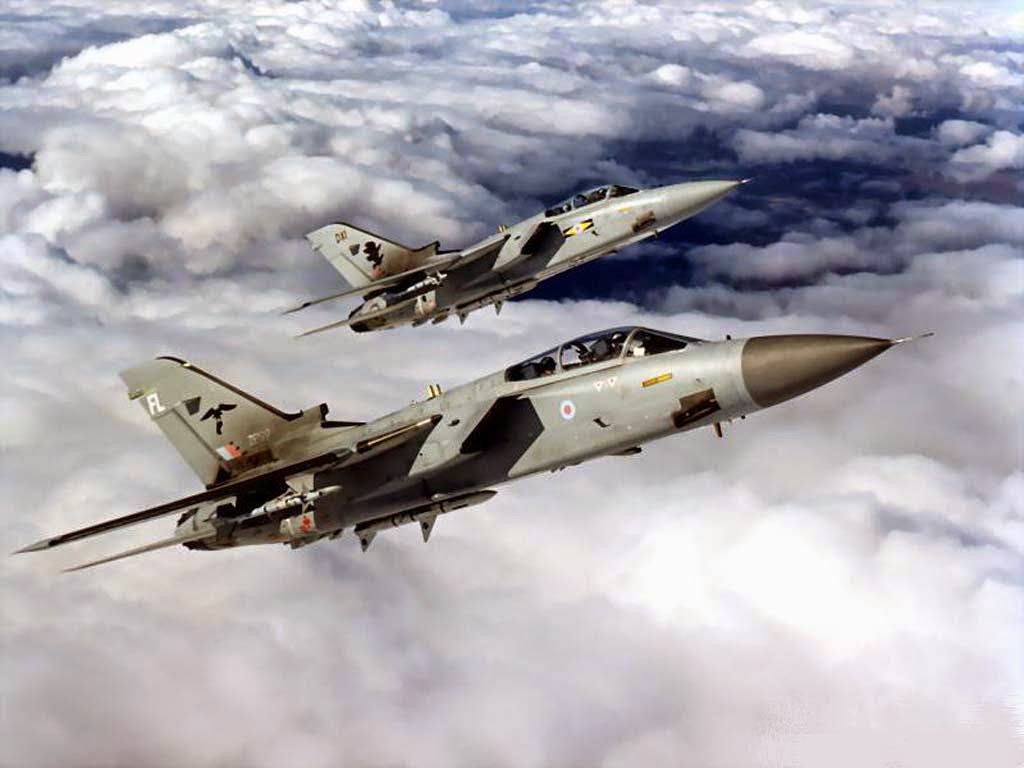

Tornado ADV
El Tornado ADV (Air Defence Variant, en español: ‘Variante de Defensa Aérea’) es un interceptor desarrollado para la Real Fuerza Aérea británica y que recibió las designaciones Tornado F.2 y F.3.N 1 También fue adquirido por Arabia Saudita y por Italia. En el caso italiano fueron arrendados 24 F.3 procedentes de la RAF por un periodo de diez años como reemplazo provisional del obsoleto Aeritalia F-104S mientras no entraba en servicio del Eurofighter Typhoon; estuvieron en servicio entre 1995 y 2003.76
Durante el desarrollo del Tornado, sus capacidades en el combate aéreo se pusieron en duda debido a que el avión tiene una maniobrabilidad y agilidad inferior en comparación con cazas de superioridad aérea como el McDonnell Douglas F-15 Eagle estadounidense. Sin embargo, el Tornado no estaba destinado al combate aéreo cerrado si no que sería un caza de patrulla aérea de combate de gran autonomía para contrarrestar la amenaza de los bombarderos soviéticos durante la Guerra Fría. En comparación con el Tornado IDS, el ADV tiene un 80% de piezas comunes, pero ofrece una mayor aceleración supersónica, tiene un fuselaje más estrecho para portar misiles aire-aire, y mayor capacidad de combustible; el ADV sólo tiene un cañón interno, e incluye el radar de intercepción aérea Foxhunter con un nuevo equipo de software.

El Tornado ADV fue retirado de servicio con la RAF el 22 de marzo de 2011 tras ser completamente reemplazado por el Eurofighter Typhoon.
....................................................................................................................................

Operadores
 Alemania
Luftwaffe. Recibidos un total de 247 aparatos, 212 de la versión Tornado IDS y 35 de la Tornado ECR.
Marina Alemana. Recibidos 112 Tornado IDS. En servicio desde 1982 hasta 2005.







Arabia Saudita
Real Fuerza Aérea Saudí. Recibidos un total de 120 Tornado, 96 de la versión IDS y 24 de la ADV.18

 Italia
Aeronáutica Militar. Recibidos 100 Tornado IDS, 16 de ellos convertidos posteriormente a ECR.18 También operó entre 1995 y 2003 24 Tornado ADV arrendados a Reino Unido.76



 Reino Unido
Real Fuerza Aérea. Recibidos un total de 398 aparatos, 218 de la versión IDS y 180 de la ADV.
