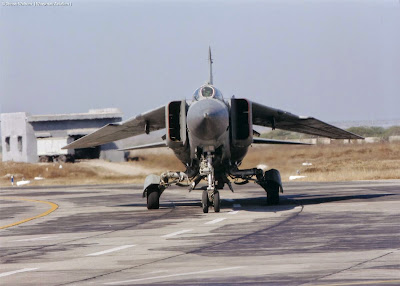

Mikoyan-Gurevich MiG-23 Flogger

Tipo                       Caza / interceptor
                                 Cazabombardero
Fabricante   Mikoyan-Gurevich OKB
Primer vuelo 10 de junio de 1967

Introducido 1970
Retirado 1994 (Rusia)

 Generación              3º
Estado En servicio
Usuarios
principales
  Fuerza Aérea Soviética
  Fuerza Aérea Rusa
  Fuerza Aérea India
  Fuerza Aérea Libia





Otros usuarios Afganistán, Argelia, Angola, Bulgaria, Cuba, Checoslovaquia, Alemania Oriental, Egipto, Etiopía, Libia, Nigeria, Hungría (Fuerza Aérea Húngara), Irak, la India, Corea del Norte, Polonia, Siria, Sudán, Yemen y Vietnam.
Activos: Armenia, Argelia, Angola, Bielorrusia, Costa de Marfil, Cuba
 Etiopía, Kazajistán,  Libia, Corea del Norte,Sri Lanka, Siria,  Turkmenistán,Yemen,
 Vietnam,  Zimbabue, Afganistán,Bulgaria, República Checa,
Checoeslovaquia, Alemania Oriental,  Luftwaffe,
 Irán, Egipto, Georgia, Hungría, India,  Irak,
 Polonia, Rumania, Rusia, Unión Soviética,
Producción 1967–1985

Especificaciones (MiG-23MLD "Flogger-K")

Características generales

Tripulación: 1 piloto

Longitud: 16,7 m
Envergadura: (ala de geometría variable) 13,97 m con alas extendidas
Altura: 4,82 m
Superficie alar: 37,35 m² con alas extendidas, 34,16 m² con alas en flecha
Peso vacío: 9.595 kg
Peso cargado: 15.700 kg
Peso máximo al despegue: 18.030 kg
Planta motriz: 1× turborreactor con postcombustión Khatchaturov R-35-300.
Empuje normal: 83,8 kN (8 550 kgf; 18 850 lbf) de empuje.
Empuje con postquemador: 127,7 kN (13 018 kgf; 28 700 lbf) de empuje.

Rendimiento

Velocidad máxima operativa (Vno): 2 445 km/h (1 519 MPH; 1 320 kt) (Mach 2,32) a altitud, 1.350 km/h (839 MPH; 729 kt) a nivel del mar
Alcance en combate: 1 150 km (621 nmi; 715 mi) con seis misiles aire-aire
Alcance en ferry: 2 820 km (1 523 nmi; 1 752 mi)
Techo de servicio: 18 500 m (60 696 ft)
Régimen de ascenso: 240 m/s (47 244 ft/min)
Carga alar: 420 kg/m²
Empuje/peso: 0,88



Armamento

Cañones: 1× Gryazev-Shipunov GSh-23L de dos cañones calibre 23 mm con 200 proyectiles
Puntos de anclaje: 7 (3 en el fuselaje, 2 en las raíces alares y 2 pilones subalares) con una capacidad de 3.000 kg, para cargar una combinación de:
Misiles:
Misiles aire-aire:
Medio alcance (guiado por radar): Vympel R-23/24 ("AA-7 Apex") y con actualizaciones también Vympel R-27 ("AA-10 Alamo") y Vympel R-77 ("AA-12 Adder")
Corto alcance (guiado por infrarrojos): Mólniya R-60 ("AA-8 Aphid") y con actualizaciones también Vympel R-73 ("AA-11 Archer")

Otros: Tanques de combustible externos
