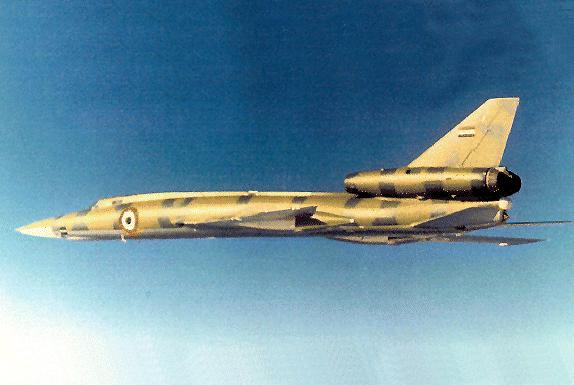

Tupolev Tu-22 Blinder

Papel Bombardero mediano
Fabricante Tupolev
Primer vuelo 07 de septiembre 1959
Introducción 1962
Jubilado 1998 (Rusia)
Los usuarios primarios
Fuerza Aérea Soviética
Fuerza Aérea de Ucrania
Fuerza Aérea Libia
fuerza aérea iraquí
Producido 1960-1969
Número construido 311

Especificaciones (Tu-22R)

Características generales

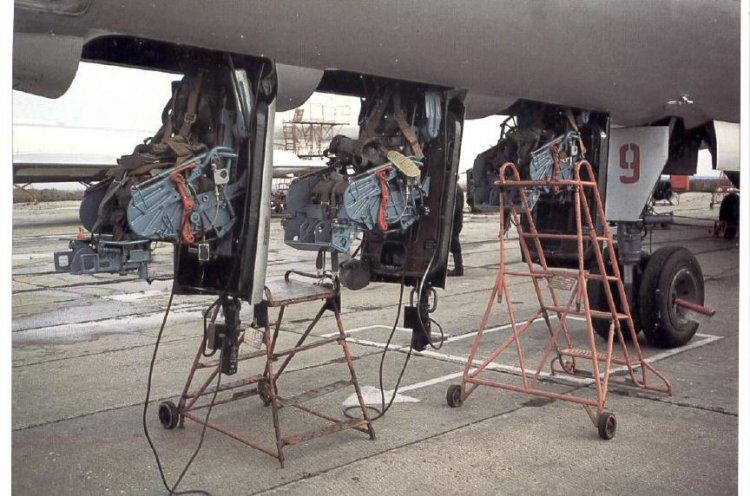

Tripulación: tres - piloto, navegador, oficial de armas
Longitud: 41.60 m (136 pies 5 pulg)
Envergadura : 23,17 m (76 pies 0 pulg)
Altura: 10,13 m (33 pies 3 pulg)
Área de ala: 162 m² (1742 ft²)
Peso cargado: 85.000 kg (187.000 libras)
Max. peso al despegue : 92.000 kg (203.000 libras)
Motopropulsor : 2 × Dobrinin RD-7 M-2 turborreactores
Empuje en seco: rated 107,9 kN (24.300 lbf) cada uno
Empuje con postcombustión : 161,9 kN (36.400 lbf) cada uno



Actuación
Velocidad máxima : 1.510 kmh (938 mph, Mach 1,42)
Rango : 4.900 kilometros (3.000 millas)
Techo de servicio : 13.300 m (43.600 pies)
Ala de carga : 525 kg / m² (107 lb / ft²)
Empuje / peso : 0,39


Armamento
Armas de fuego: 1 × R-23 de 23 mm de cañón en la cola de la torreta
Bombas: 9,000 kg (20,000 libras) o
Misiles: 1 × Kh-22 (AS-4 Cocina ) misil de crucero


Variantes

Se produjeron un total de 311 Tu-22 de todas las variantes, la última en 1969. Los números de producción fueron siguiente: 15 de la versión bombardero (B), a unos 127 de versiones de reconocimiento (R, RD, RK, RDK y RDM), 47 de versiones ELINT (P y PD), 76 de los portadores de misiles (K, KD, KP y KPD) y 46 de las versiones de formación (U y UD).
Tu-22B ( Blinder-A )
Original-caída libre bombardero variante. Sólo 15 construidos, en última instancia, se utiliza principalmente para fines de formación o prueba.


Tu-22R ( Blinder-C )
Reconocimiento aviones, conservando la capacidad de bombardeo.

Tu-22rd
Versión de Tu-22R con equipos de repostar.
Tu-22RK
Reconocimiento aviones, conservando la capacidad de bombardeo y equipado con Kub ELINT sistemas durante la década de 1970.
Tu-22RDK
Versión de Tu-22RK con equipos de reabastecimiento.
Tu-22RDM
Mejorada versión de reconocimiento, convertido a partir de principios de los aviones RD a principios de 1980, con los instrumentos en un contenedor desmontable.
Tu-22P ( Blinder-E )
Guerra electrónica / ELINT versión.



Tu-22PD
Versión de Tu-22P con el equipo de repostar.

Tu-22K ( Blinder-B )
Versión del misil portador construido a partir de 1965, equipado para lanzar el Raduga Kh-22 (AS-4 Kitchen) misil.



Tu-22 kD
Versión de Tu-22K con el equipo de repostar.



Tu-22KP
Guerra electrónica / versión bombardero, introdujo alrededor de 1968, llevando el Kh-22P de misiles anti-radiación .
Tu-22KPD
Versión de Tu-22KP con equipos de repostar.
Tu-22U ( Blinder-D )
Entrenador versión.
Tu-22UD
Versión de Tu-22U con el equipo de repostar.
