Sukhoi Su-15 Flagon

Tipo                         Interceptor
Fabricante Bandera de la Unión Soviética OKB Sukhoi
Primer vuelo 30 de mayo de 1962
Introducido 1967
Generación            2º
Retirado           1996 (Ucrania)
Estado             Retirado
Usuarios
principales   Defensa Antiaérea Soviética
            Fuerza Aérea Ucraniana
Producción 1966 - 1979
N.º construidos 1.290

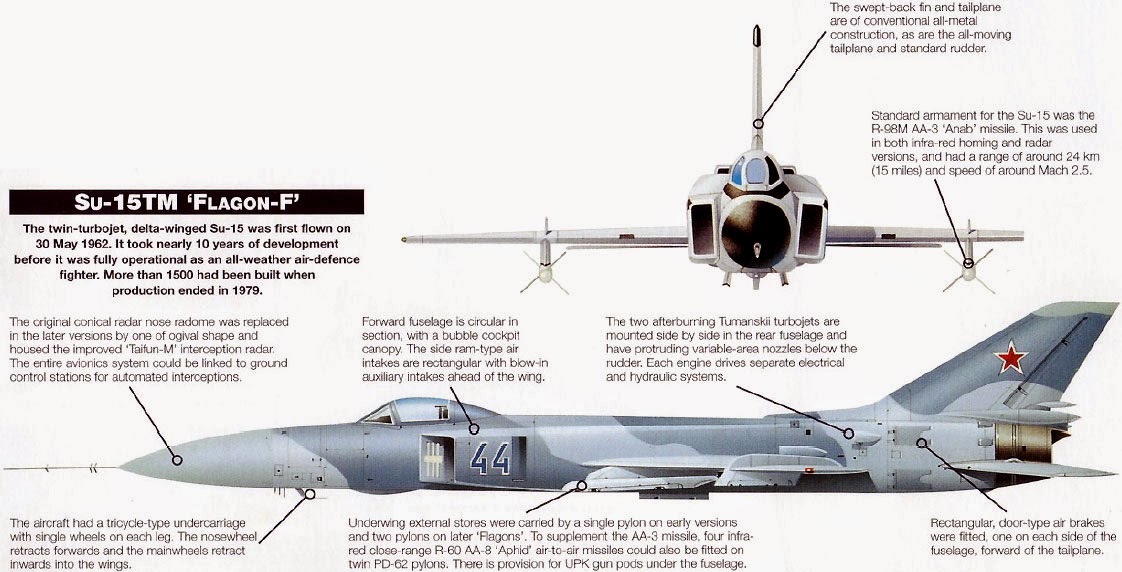

Especificaciones (Su-15TM)

Características generales

Tripulación: 1 (piloto)
Longitud: 19.56 m
Envergadura: 9.34 m
Altura: 4.84 m
Superficie alar: 36.6 m²
Peso vacío: 10,874 kg
Peso cargado: 17,194 kg
Planta motriz: 2× turborreactores Tumansky R-13-300.
Empuje normal: 40,2 kN (4 100 kgf; 9 040 lbf) de empuje cada uno.
Empuje con postquemador: 70 kN (7 138 kgf; 15 737 lbf) de empuje cada uno.

Rendimiento

Velocidad máxima operativa (Vno): 2 230 km/h (1 386 MPH; 1 204 kt) (Mach 2,1) armado con misiles y sin tanques externos, Mach 2,5 sin armamento.
Alcance en combate: 1 380 km (745 nmi; 857 mi)
Alcance en ferry: 1 700 km (918 nmi; 1 056 mi)
Techo de servicio: 18 100 m (59 383 ft)
Régimen de ascenso: 228 m/s (44 881 ft/min)

Armamento

Puntos de anclaje: 6 pilones (4 subalares y 2 bajo el fuselaje) para cargar una combinación de:
Misiles:
2× misiles aire-aire de medio alcance R-98M (AA-3 "Anab"), normalmente uno guiado por radar y otro por infrarrojos, en los pilones subalares externos
2× o 4× misiles aire-aire de corto alcance R-60 (AA-8 "Aphid") en los pilones subalares internos

Otros:

2× contenedores de cañones opcionales UPK-23-250 de 23 mm en los pilones del fuselaje
Tanques de combustible externos

Aviónica

Radar Taifun-M
Alcance de detección: 70 km (blancos gran altitud) - 15 km (blancos a baja altitud)
Alcance de disparo: 45 km (blancos gran altitud) - 10 km (blancos a baja altitud)
Alcance angular: +30°/-10° en vertical y +/- 70° en horizontal
