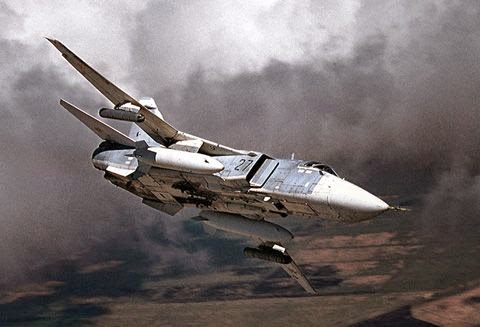

Sukhoi Su-24 Fencer

Tipo                Avión de ataque todo tiempo
Fabricante   OKB Sukhoi
Diseñado por   E. S. Felsner
Primer vuelo 2 de julio de 1967 (T-6)
Introducido 1974
Generacion         4º
Estado En servicio
Usuarios
principales   Fuerza Aérea Rusa
 Fuerza Aérea Ucraniana
  Aviación Naval Rusa
 Fuerza Aérea Argelina
 Fuerza Aérea Iraquí
N.º construidos 1.400 aprox.

Especificaciones (Su-24MK)

Características generales

Tripulación: 2 (piloto y operador de sistemas de armas)

Longitud: 22,53 m
Envergadura: (ala de geometría variable)
Con alas extendidas: 17,64 m
Con alas en flecha máxima: 10,37 m
Altura: 6,19 m
Superficie alar: 55,2 m²
Peso vacío: 22.300 kg
Peso cargado: 38.040 kg
Peso máximo al despegue: 43.755 kg
Planta motriz: turborreactores Saturn/Lyulka AL-21F-3A.
Empuje normal: 75 kN (7 648 kgf; 16 861 lbf)
Empuje con postquemador: 109,8 kN (11 196 kgf; 24 684 lbf)
Capacidad de combustible: 11.100 kg

Rendimiento

Velocidad máxima operativa (Vno): 1 315 km/h (817 MPH; 710 kt) (Mach 1,08) a nivel del mar; Mach 1,35 a gran altitud
Radio de acción: 615 km (332 nmi; 382 mi) en una misión de ataque a baja altitud (lo-lo-lo) con 3.000 kg de carga bélica y combustible externo
Alcance en ferry: 2 775 km (1 498 nmi; 1 724 mi)
Techo de servicio: 11 000 m (36 089 ft)
Régimen de ascenso: 150 m/s (29 527 ft/min)
Carga alar: 651 kg/m²
Empuje/peso: 0,60
Límite de fuerzas G: 6
Carrera de despegue: 1.550 m
Carrera de aterrizaje: 1.100 m

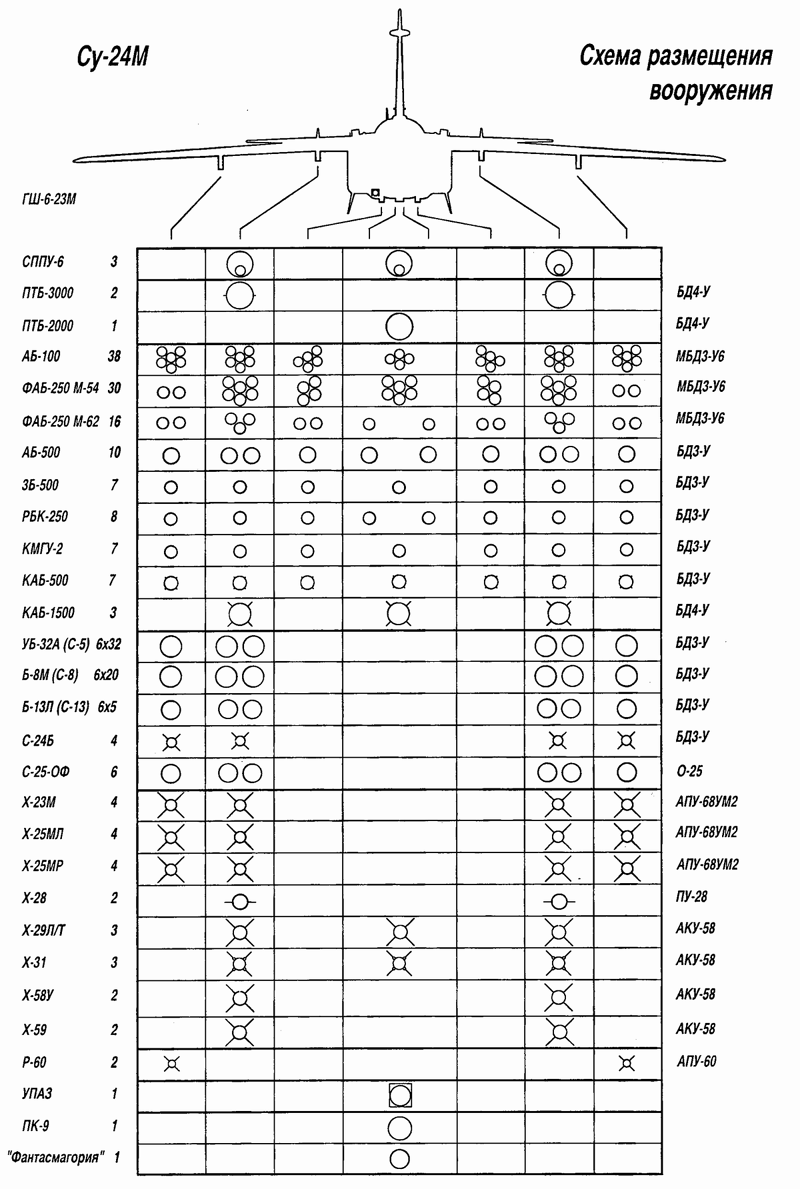

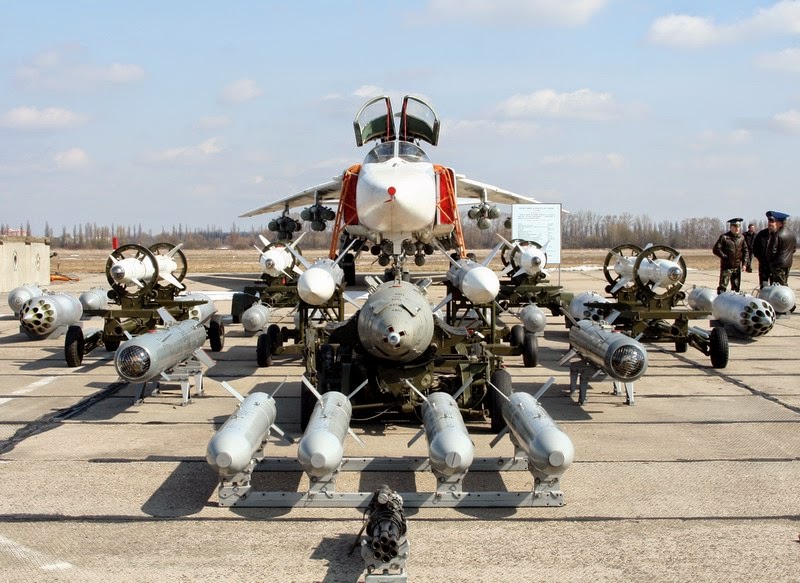

Armamento

Cañones: 1× cañón rotativo de 6 cañones calibre 23 mm Gryazev-Shipunov GSh-6-23 con 500 proyectiles.
Puntos de anclaje: 8 con una capacidad de 8.000 kg, para cargar una combinación de:
Bombas:
Varios tipos de bombas convencionales
Bombas guiadas: KAB-500KR guiadas por por TV y KAB-500L guiadas por láser.
TN-1000 y las armas nucleares de caída libre-TN 1200.
Cohetes: Lanzadores de cohetes S-5 de 55 mm, S-8 de 80 mm o S-13 de 120 mm.
Misiles:
Misiles aire-superficie:
4 × Kh-23 (AS-7 'Kerry') guiados por radio
4 × Kh-25ML (AS-10 'Karen') guiados por láser
2 × misiles antirradiación Kh-28 (AS-9 'Kyle'), Kh-58 (AS-11 'Kilter'), o Kh-31P (AS-17 'Krypton')
3 × Kh-29L/T (AS-14 'Kedge') guiados por láser/TV
2 × Kh-59 'Ovod' (AS-13 'Kingbolt') guiados por TV
KH-35 misiles anti-buques, Kh-58 misiles anti-radar; Kh-31A,
Misiles aire-aire:
2 × misiles de corto alcance para autodefensa R-60 (AA-8 'Aphid') o, con actualización, también R-73 (AA-11 'Archer').
Otros: Otra opciones de armamento incluyen contenedores de cañones externos y bombas nucleares tácticas.

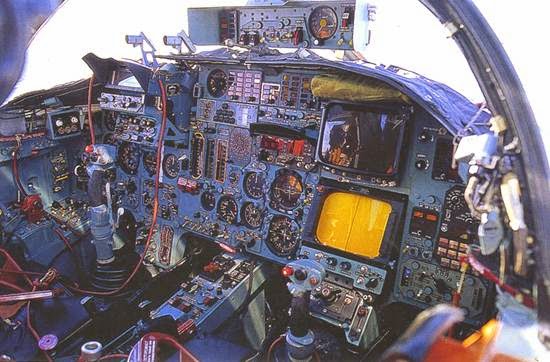

Aviónica
Radar de ataque Orion-A
Sistema de navegación inercial PNS-24M
Sistema designador láser/óptico Kaira-24



Variantes
Su-24M (Fencer-D): una versión mejorada a mediados de los años 1970 y que entró en servicio en 1983, tenía un fuselaje 0,76 m más largo, una sonda retráctil para reabastecerse en vuelo y un rádomo más corto para un nuevo radar de ataque Orion-A. El nuevo radar estaba acoplado a un radar de superficie Relyef y al sistema de vuelo automático SAU-6M1 lo que le permitía volar "sin manos" a baja altitud. También se le añadió un sistema de navegación inercial PNS-24M y una computadora digital. Los nuevos sistemas redujeron la capacidad de combustible en 85 litros.
Su-24MK: versión de exportación del Su-24M, reduciendo la cantidad de aviónica y algunos modelos sin la sonda para reasbastecimiento.
Su-24MR (Fencer-E): variante dedicada al reconocimiento, que voló por primera vez en septiembre de 1980 y entró en servicio en 1985. Mantiene la mayor parte del equipo electrónico del Su-24M, pero sin el radar de ataque Orion-A y el cañón a favor de dos cámaras panorámicas, cámara de televisión Aist-M, radar de búsqueda lateral RDS BO y sistema de infrarrojos Zima.
Su-24MP (Fencer-F): versión dedicada a ELINT, con intención de reemplazar al Yak-28PP. Realizó su primer vuelo en diciembre de 1979. Está equipado con múltiples antenas para recoger información y mantiene el cañón interno y hasta cuatro misiles R-60 para defensa. Sólo se fabricaron una cantidad entre 12 y 20 unidades.
Los modelos existentes del Su-24M y Su-24MK están pasando por un programa de mejoramiento y extensión de vida útil, incluyendo GPS, pantallas multifunción, generadores digitales de mapas y las últimas armas como los misiles aire-aire R-73 (AA-11 Archer). La versión actualizada es designada como Su-24M2.
