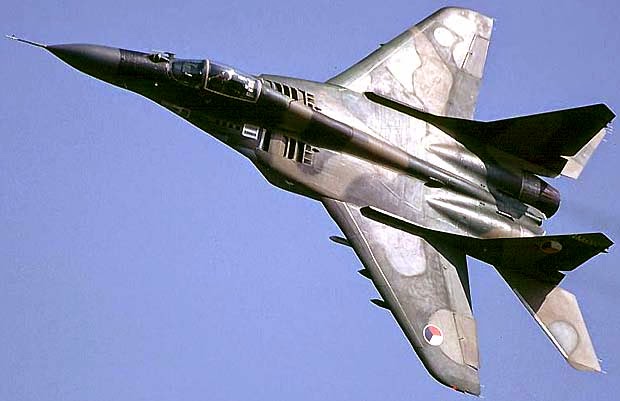

Mikoyan MiG-29 Fulcrum

Tipo               Caza de superioridad aérea
                        Caza polivalente
Fabricante  Mikoyan
Primer vuelo 6 de octubre de 1977
Introducido Agosto de 1983
Estado En servicio
Generación
Usuarios
principales  Fuerza Aérea Rusa
Producción 1982 – actualidad
N.º construidos Más de 1.257




Especificaciones (MiG-29)

Características generales

Tripulación: 1 piloto
Longitud: 17,37 m
Envergadura: 11,4 m
Altura: 4,73 m
Superficie alar: 38 m²
Peso vacío: 11.000 kg
Peso cargado: 14.900 kg
Peso máximo al despegue: 21.000 kg
Planta motriz: 2× Turbofán con postcombustión Klimov RD-33.
Empuje normal: 81,4 kN 18.300 lbf de empuje cada uno.

Rendimiento
Velocidad máxima operativa (Vno):
            En altura: 2.400 km/h (Mach 2,25)
               A nivel del mar: 1.500 km/h (Mach 1,25)
Tasa de giro: 23 grados por segundo41
Alcance: 1.430 km con carga máxima de combustible interno
Alcance en ferry: 2.100 km con 1 tanque de combustible externo
Techo de servicio: 18.013 m
Régimen de ascenso:
              Inicial: 330 m/s
                    De media: 109 m/s (0-6.000 m)
Carga alar: 392 kg/m² (sin considerar la alta sustentación producida por el fuselaje cerca del 40% de la sustentación total)
Empuje/peso: 1,12 empuje/peso postquemador
Armamento
Cañones: 1× GSh-30-1 de 30 mm, con 150 proyectiles
Puntos de anclaje: 7 en total (6× pilones subalares y 1× bajo el fuselaje) con una capacidad de 3.500 kg, para cargar una combinación de:
Bombas: FAB 500-M62, FAB-1000, TN-100
Cohetes: S-24
Misiles:
Misiles aire-aire: Molniya R-60 (AA-8 "Aphid"), Vympel R-27 (AA-10 "Alamo"), Vympel R-73 (AA-11 "Archer") y Vympel R-77 (AA-12 "Adder")
Misiles aire-superficie: Kh-25 (AS-10 "Karen") y Kh-29 (AS-14 "Kedge")
Otros: Contenedores de contramedidas electrónicas






Variantes

MiG-29 (Producto 9.12)
Primera versión de producción, entró en servicio en 1983. Designación OTAN : "Fulcrum-A".
MiG-29B-12 (Producto 9.12A)
Versión degradada para exportación a naciones fuera del Pacto de Varsovia. Carece del sistema de lanzamiento de armas nucleares y  sistemas de radar, contramedidas electrónicas e identificación amigo-enemigo inferiores a la versión original. Designación OTAN : "Fulcrum-A".


MiG-29UB-12 (Producto 9.51)
Versión biplaza de entrenamiento. No tiene radar, sólo sensor infrarrojo. Su designación OTAN es "Fulcrum-B".

MiG-29S
El MiG-29S  su apariencia externa  es similar a los antiguos MiG-29B excepto en la joroba dorsal detrás de la cúpula de la cabina. Con mejoras en el sistema de control de vuelo. Cuatro nuevos ordenadores proporcionan un aumento en la estabilidad y una mejor controlabilidad con un incremento de 2° en el ángulo de ataque. Su sistema de control de vuelo hidráulico-mecánico mejorado permite un mayor control de las superficies aerodinámicas. La joroba dorsal del MiG-29S, apodada en inglés como “Fatback”, originalmente se pensaba que eran para portar combustible adicional, pero en realidad, la mayor parte de su volumen se usa para albergar el nuevo sistema de contramedidas electrónicas L-203BE Gardenia-1.
El MiG-29S puede portar tanques de combustible externos de 1.150 litros bajo las alas y en el pilón central bajo el fuselaje. Los puntos de anclaje subalares del lado interno fueron mejorados para posibilitar una configuración de pilón en tándem para montar una mayor carga de amas (4.000 kg). El peso bruto máximo general del avión aumentó a 20.000 kg. Se modificó la portilla de salida de cartuchos gastados del cañón GSh-30-1 para permitir el disparo de esta arma con un tanque de combustible auxiliar anclado en el pilón central. Las mejoras también admitieron el uso de nuevos misiles aire-aire de mayor alcance como el R-27E (AA-10 "Alamo") y R-77 (AA-12 "Adder").
Inicialmente, la aviónica del MiG-29S sólo añadía un nuevo sistema de búsqueda y rastreo por infrarrojos (IRST) combinado con un mejor sistema de entrenamiento integrado que permite la simulación de blancos de radar y del sensor infrarrojo. Sin embargo, el kit de mejora final del MiG-29S también prevería el radar Phazotron N019M y más equipo de prueba incorporado (especialmente para el radar) para reducir la dependencia de equipos de apoyo en tierra; MiG MAPO llamó a este modelo MiG-29SD. La revisión de los algoritmos de los sistemas de armas en el software del MiG-29S, en combinación con un incremento en la capacidad de procesamiento, permiten el rastreo de hasta 10 blancos a la vez y el ataque simultáneo a dos de ellos con misiles R-77.
El MiG-29S también tiene capacidad de ataque a tierra limitada mediante municiones no guiadas, pero con intención de transformar el MiG-29 en un verdadero caza polivalente, MAPO diseñó la variante MiG-29SM con la aviónica necesaria para portar y lanzar armamento guiado de precisión aire-superficie. Las mejoras "SE/SD/SM" en el MiG-29S, en combinación con la disposición de fondos de desarrollo disponibles para el MiG-29K, dieron a MAPO el incentivo para seguir adelante con el caza polivalente Mikoyan MiG-29M, conocido extraoficialmente como "Super Fulcrum".
El rendimiento en vuelo del MiG-29S se vio reducido ligeramente debido al peso extra de la aviónica y combustible adicionales. Solamente fueron producidos 48 MiG-29S de fabricación nueva para la Fuerza Aérea Militar de Rusia antes de que fuera recortada la financiación. De este número, se desconoce cuantos aparatos son de la versión de superioridad aérea "S" estándar y cuantos son de la versión polivalente "SM". La designación OTAN del MiG-29S es "Fulcrum-C".


MiG-29S-13 (Producto 9.13)
Variante del MiG-29 similar al Producto 9.12 con una joroba dorsal más abultada que contiene combustible adicional y un interferidor activo de guerra electrónica Gardenia. El Producto 9.13S comparte la misma célula del 9.13 pero incrementa la carga externa de armas hasta los 4.000 kg y puede montar dos tanques de combustible subalares. Incluye la versión de radar mejorada N019ME Topaz, que permite rastrear 10 blancos al mismo tiempo y atacar 2 de ellos simultáneamente. Compatible con el misil aire-aire de medio alcance guiado por radar activo Vympel R-77 (AA-12 "Adder"). Su designación OTAN es "Fulcrum-C".

MiG-29SM (Producto 9.13M)
Versión similar al Producto 9.13 pero con la capacidad polivalente para lanzar misiles aire-superficie y bombas guiadas por láser y por TV. Su designación OTAN es "Fulcrum-C".


MiG-29G/MiG-29GT
Modernización llevada a cabo por la Luftwaffe alemana en los MiG-29 y MiG-29UB heredados de la antigua Alemania Oriental para adaptarlos a los estándares de la OTAN. Los trabajos fueron realizados por MiG Aircraft Product Support GmbH (MAPS), una empresa conjunta entre la firma rusa MiG Moscow Aviation Production Association y la alemana DaimlerChrysler Aerospace (DASA) en 1993. En 2003 fueron transferidos a la Fuerza Aérea Polaca.


MiG-29AS/MiG-29UBS (MiG-29SD)
Modernización llevada a cabo por la Fuerza Aérea Eslovaca en sus MiG-29/MiG-29UB para adaptarlos a los estándares de la OTAN. Los trabajos fueron realizados por RAC MiG y empresas occidentales a partir de 2005. Esta versión dispone de sistemas de navegación y comunicación Rockwell Collins, un sistema de identificación amigo-enemigo (IFF) BAE Systems, una nueva cabina de cristal con pantallas multifunción LCD y procesadores digitales, está preparado para ser integrado con equipamiento occidental en el futuro. Sin embargo, la gama de armamento del caza continua siendo la misma. En febrero de 2008 habían sido modernizados y puestos en servicio 12 de los 21 aviones que formaban la antigua flota de MiG-29 de Eslovaquia.

MiG-29 Sniper
Modernización prevista para los MiG-29 de la Fuerza Aérea Rumana que sería llevada a cabo por empresas israelíes. El primer vuelo de un ejemplar de esta versión fue el 5 de mayo de 2000. Pero los MiG-29 rumanos fueron retirados de servicio en 2003 por culpa de los altos costes de mantenimiento, lo que llevó a la decisión del Gobierno de Rumanía de suspender el programa de actualización del MiG-29 y destinar más inversión en el programa MiG-21 Lancer.

MiG-29M / MiG-33 (Producto 9.15)
Versión avanzada polivalente. El MiG-29M tiene una estructura rediseñada, en lugar de controles de vuelo mecánicos incorpora un sistema fly-by-wire, y es propulsado por la versión de motores RD-33 Serie 3M. Su designación OTAN es "Fulcrum-E".
MiG-29UBM (Producto 9.61)
Versión biplaza de entrenamiento del MiG-29M que no llegó a fabricarse. Continuó bajo la designación MiG-29M2.

MiG-29K (Producto 9.31)
Variante naval basada en el MiG-29M en la que la letra ‘K’ hace referencia a la expresión rusa ‘Korabelnogo bazirovaniya’, que significa «basado en buques». Incorpora modificaciones para operar como avión embarcado como las alas plegables, un gancho de parada, y un tren de aterrizaje reforzado. Originalmente planeado para los portaaviones de la clase Almirante Kuznetsov, había recibido la aprobación del Ministerio de Defensa Ruso para su producción en serie pero el programa fue paralizado en 1992 debido al cambio en la doctrina militar rusa y problemas financieros del estado.10 No obstante, en 1999 la Corporación MiG relanzó el programa realizando mejoras vitales al diseño previo. El 20 de enero de 2004 la Marina India firmó un contrato por 12 monoplazas MiG-29K y 4 biplazas MiG-29KUB.10 Las modificaciones hechas a petición de la Marina India son ahora el estándar de toda la producción, y aunque es confuso, por compartir la designación, esta tiene diferencias notables en electrónica con el MiG-29K promisorio. Las versiones MiG-29K y MiG-29KUB actualmente producidas comparten una misma cubierta de cabina de tamaño biplaza. El MiG-29K cuenta con revestimientos absorbentes de radar para reducir la firma radar del avión. Las pantallas de la cabina consisten en una pantalla de visualización frontal HUD y tres pantallas multifunción LCD a color (siete en el biplaza MiG-29KUB) con el sistema de puntería montado en casco Topsight E. Dispone de una gama de armamento totalmente compatible con las versiones MiG-29M y MiG-29SMT.11 Su designación OTAN es "Fulcrum-D".
caza

MiG-29KUB (Producto 9.47)
Tiene las mismas características del MiG-29K pero con una configuración de dos asientos en tándem. Esta versión sirve para entrenar a los pilotos de MiG-29K pero al mismo tiempo dispone de plena capacidad de combate. El primer MiG-29KUB desarrollado para la Marina India realizó su primer vuelo en el centro de pruebas Zhukovsky en Rusia el 22 de enero de 2007.12 Su designación OTAN es "Fulcrum-D".

MIG-29KVP
Prototipo basado en el producto 9.12 pero con gancho de apontaje.Utilizado para pruebas de despegues y apontajes desde tierra por la Armada Soviética.Actualmente en el Museo Central de la Fuerza Aérea de Rusia,Monino.

MiG-29SMT (Producto 9.17)
La versión MiG-29SMT es un paquete de actualización para los MiG-29 de primera generación (9.12 a 9.13) que contiene muchas de las mejoras desarrolladas para el MiG-29M. Los tanques adicionales incluidos en una joroba dorsal de mayores dimensiones proporcionan un alance máximo de 2.100 km (sin tanques externos). La cabina cuenta con unos controles tipo HOTAS mejorados, dos pantallas multifunción LCD a color de 152 × 203 mm y otras dos pantallas LCD monocromo más pequeñas. El radar mejorado Zhuk-ME ofrece características similares al MiG-29M. Los motores son actualizados a los RD-33 Serie 3 que ofrecen un empuje en postcombustión de 8.300 kgf (81,4 kN) cada uno. La carga de armas se incrementa a 4.500 kg en seis pilones subalares y un pilón central, con opciones de armamento similares a la variante MiG-29M. Esta actualización también está enfocada a aceptar aviónica y armas de origen no ruso.



MiG-29UBT (Producto 9.51T)
Actualización del MiG-29UB al estándar SMT. Usuarios conocidos de esta versión son Argelia y Yemen.

MiG-29UPG
Esta es una nueva modificación destinada a los MiG-29 usados por la Fuerza Aérea India. Este estándar, que voló por primera vez el 4 de febrero de 2011, incluye el nuevo radar Zhuk-ME, nueva aviónica y una sonda de reabastecimiento en vuelo, así como la versión mejorada Serie 3 de los motores RD-33. La modernización forma parte de un contrato por valor de 900 millones de dólares para actualizar 69 cazas de la flota india.

MiG-29M2 / MiG-29MRCA
Versión biplaza del MiG-29M con características idénticas al MiG-29M pero con menor capacidad de combustible por culpa de la segunda plaza reduciendo su alcance a 1.800 km.17 Se le dio una vez la designación MiG-29MRCA para fines de comercialización. Dio lugar al actual MiG-35.

MiG-29OVT
El avión MiG-29OVT es uno de los seis ejemplares de preproducción de la versión MiG-29M anteriores a 1991 que posteriormente fue modificado con motores de empuje vectorial y tecnología fly-by-wire. Sirve como banco de pruebas de motores de empuje vectorial y demostrador de tecnología en varias exhibiciones aéreas para mostrar futuras mejoras en el MiG-29M. Tiene la misma aviónica que el MiG-29M. La única diferencia en el panel de la cabina es un interruptor adicional para activar la función de empuje vectorial. Los motores de empuje vectorial RD-133 cuentan con unas toberas rotativas únicas que pueden desviar la dirección del empuje en todas las direcciones. A pesar del empuje vectorial oficialmente no se destacaron otras especificaciones del aparato. El MiG-29OVT está siendo presentado junto con el MiG-29M2 en exhibiciones aéreas de todo el mundo para posibles exportaciones, donde suele ser usado como demostrador acrobático.

MiG-35 (Producto 1.42)
Es un caza polivalente de 4,5.ª generación desarrollado a partir de los MiG-29M/M2 y MiG-29K/KUB, clasificado como un caza de peso medio dado que su peso de despegue se ha incrementado en un 30% con respecto a su predecesor. El primer demostrador fue presentado en la exhibición Aero India de 2007, siendo montado en un MiG-29M2 (serial 154) para efectos de probar el funcionamiento conjunto de los nuevos dispositivos electrónicos (el demostrador no incorporaba los motores Klimov RD-33MK); en paralelo se iba mejorando el rendimiento del radar, pasando sucesivamente por los radares Zhuk-MAE, Zhuk-AE y finalmente Zhuk-ME. La versión biplaza se denomina MiG-35D. La designación OTAN del MiG-35 es "Fulcrum-F".

fotos









Cockpit
